Schéma d’une climatisation gainable : comment tout s’articule.

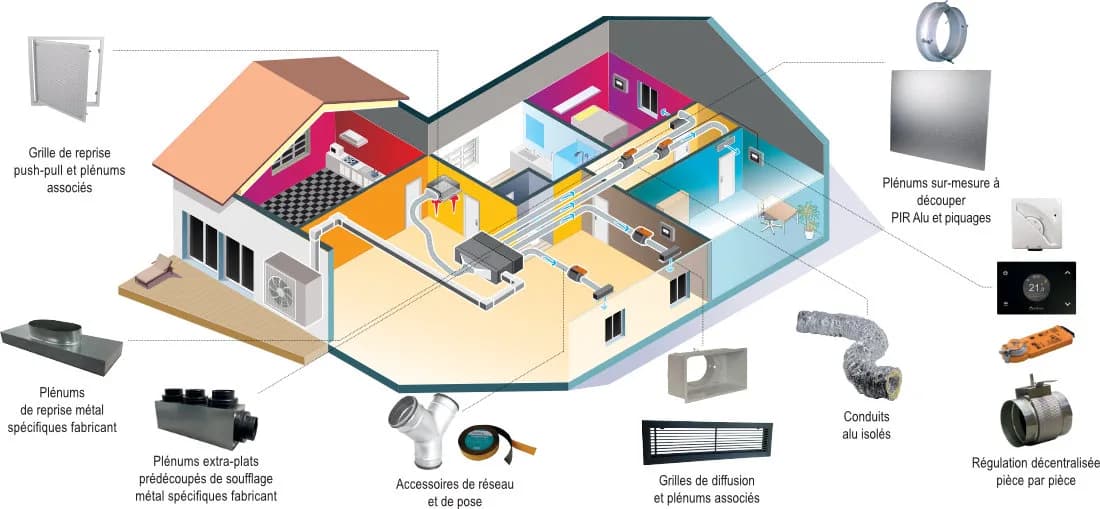

Une installation gainable relie un groupe extérieur, une unité intérieure cachée, un réseau de gaines et des bouches et grilles. Le schéma ci-dessous montre le trajet de l’air, pièce par pièce.
Les composants, un par un
- Groupe extérieur : échange les calories avec l’air extérieur.
- Unité intérieure : chauffe ou refroidit l’air, cachée en combles ou faux plafond.
- Plénum : répartit l’air vers les différentes gaines.
- Gaines isolées : acheminent l’air vers chaque pièce.
- Bouches de soufflage : diffusent l’air dans les pièces.
- Grilles de reprise : renvoient l’air vers l’unité, via le filtre.
- Thermostat : règle la température, par zone en multizone.
Le trajet de l’air
L’air est traité par l’unité, poussé dans le plénum puis les gaines, diffusé par les bouches, puis repris par les grilles pour repasser dans l’unité à travers le filtre. Un cycle continu et silencieux.
Découvrez la page Comprendre le gainable et le déroulé de l’installation.
Questions fréquentes
De quoi se compose une installation gainable ?
D’un groupe extérieur, d’une unité intérieure cachée, d’un plénum de distribution, d’un réseau de gaines isolées, de bouches de soufflage et de grilles de reprise, plus un thermostat de régulation.
Où est placée l’unité intérieure ?
Dans les combles, un faux plafond ou un placard technique, au plus près du réseau de gaines, de façon à rester invisible tout en restant accessible pour l’entretien.
